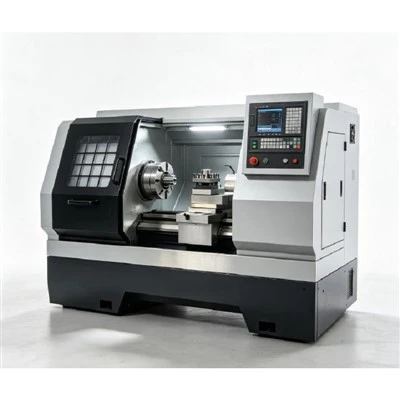

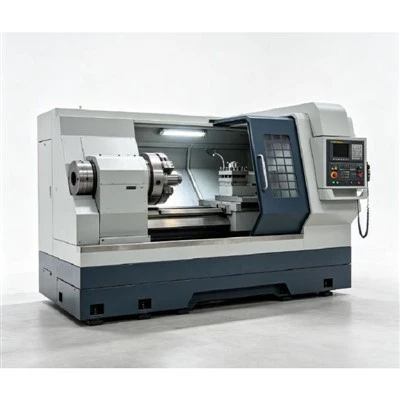

Precision Slant Bed CNC Dreiebenk

Precision Slant Bed CNC Dreiebenk er konstruert for høy-presisjonsprodusenter som krever lang-kontinuerlig nøyaktighet, prosessstabilitet og høy effektivitet for fjerning av spon-. Bygget på en stiv 30 graders /45 graders skrånende støpejernsseng med lineære presisjonsføringer og en spindel med høy-stivhet, absorberer dette dreiesenteret store skjærekrefter og reduserer termisk vibrasjon.

Designet for bildeler, hydrauliske komponenter, presisjonsaksler og generell maskinteknikk, kanaliserer skråbunnstrukturen naturlig flis direkte til spontransportøren, noe som gjør den til en ideell kjerneplattform for automatisert batchproduksjon.

Meehanite Monoblock seng:Dobbelt-glødet støpejern gir høy dempningskapasitet og termisk stabilitet.
Presisjonsbevegelseskontroll:Lineære føringsveier sammen med P4-klasse lagre gir dynamisk posisjoneringsnøyaktighet opptil ±0,003 mm.
Overlegen brikke- og termisk styring:Skrå struktur leder spon og kjølevæske bort fra arbeidsstykket for å forhindre termisk ekspansjon.
Høy-stivhet spindelmontering:Støtter kraftige grove kutt og fin overflatebehandling ned til Ra 0,4 µm.
Fleksible modulære konfigurasjoner:Enkelt tilpasset med levende verktøy, C/Y-akser, under-spindler og automatiske stangmatere.

Automatisering-Klar plattform:Integrerte grensesnitt for robotlasting, hydraulisk chucking og nøkkel-celle-distribusjon.

Bilkomponenter
Drivaksler, giremner, bremsekalipere, styreknoker, drivstoffinjektordyser og høy-bøssinger.

Hydrauliske og pneumatiske systemer
Spoleventilhus, hydrauliske sylinderstenger,-høytrykksslangekoblinger, manifoldblokkkoblinger og pumpeaksler.

Generelt maskineri og industrielt utstyr
Kraftige-motoraksler, lagerhus, rustfrie stålflenser, gjengede koblinger og kraftoverføringsdeler.

Monoblokk skrå sengstruktur
Enkelt-tett-korn Meehanite støpejernsbase, stress-avlastet via doble glødeprosesser. Overlegen vibrasjonsdempende kapasitet (10 ganger høyere enn standard konstruksjonsstål), forlenger innsatsens levetid med opptil 30 %.

Presisjons lineære bevegelsesføringer
Kraftige-lineære rulleføringer på X- og Z-akser (THK / PMI / HIWIN P-klasse). Null tilbakeslag under tung belastning med raske travershastigheter opp til 24/30 m/min.

Høy-spindelmontering
Patron-spindel støttet av doble-sylindriske rullelagre og vinkelkontaktkulelager. Dynamisk balansering vurdert til G0.4-standarder for å sikre speillignende- overflatefinish (Ra mindre enn eller lik 0,4 μm).

Karbon- og legeringsstål:1045, 4140, 4340, 8620 (grovbearbeiding og etterbehandling)
Rustfritt stål:304, 316L, 17-4PH, 420, 430
Støpejern:Duktilt jern, grått støpejern (HT250/300)
Ikke-jernholdige metaller:Aluminiumslegeringer (6061-T6, 7075), messing, bronse, kobber
Eksotiske og harde legeringer:Inconel, Titanium Grade 2/5, Herdet stål opptil 58 HRC
Teknisk plast:POM (Delrin), Nylon, PEEK, PTFE

For automatisk høy-volumsproduksjon
Hydraulisk hulchuck + høytrykks-kjølevæskepumpe (10-20 bar)
Automatisk stangmater + delefangersystem
Automatisert spontransportør med kontinuerlig filtrering

For flere-oppgaver og komplekse komponenter
C-akses spindelkontroll med skivebrems
12-stasjons strømførende verktøytårn (VDI/BMT-drevne verktøy)
Valgfri Y-akse av-senterfresefunksjon

For ultra-tette toleranser
Optiske lineære skalaer med høy-oppløsning på X/Z-akser
Renishaw automatisk forhåndsinnstiller av verktøy
I-prosess måleprobe for arbeidsstykke


Laser interferometer kalibrering:100 % av maskinens X/Z-akser er kalibrert ved hjelp av Renishaw laserinterferometre for å verifisere lineær posisjonering og pitchfeilkompensasjon.
Inspeksjon av ballbarsirkularitet:Renishaw Ballbar-testing utføres for å sikre konturnøyaktighet og dynamisk geometri.
Spindel dynamisk balanse og utløp:Spindelavløp er verifisert under Mindre enn eller lik 0,002 mm ved neseavsmalningen; dynamisk balansering forhindrer høy-vibrasjon.
48-Timer kontinuerlig tørking-Kjør innbrenning:Hver maskin gjennomgår en kontinuerlig utholdenhetskjøring i full-hastighet for å bekrefte elektrisk, hydraulisk og termisk stabilitet.
Inspeksjonsprotokoll inkludert:Et komplett inspeksjonssertifikat, lasertestrapporter og test-kuttede prøvedeler leveres med hver maskin.

Vi tilbyr full-livssyklus teknisk støtte for å sikre sømløs internasjonal installasjon og drift:
Internasjonal overholdelse:Maskiner har CE-sertifisering, UL-kompatible elektriske komponenter og tilpassede spenningstransformatorer (200V-480V, 50/60Hz).
Dokumentasjon og manualer:Komplett engelsk bruk, vedlikehold, elektriske skjemaer og Fanuc/Siemens programmeringshåndbøker.
Teknisk støtte og reservedelsstøtte:24/7 ekstern teknisk assistanse; standard reservedeler sendes via DHL/FedEx》innen 48 timer.
Eksporter emballasje:Rust-hemmende belegg, vakuumfoliebarrierepose og kraftig-Ispm-15-kompatibel trekoffertemballasje for sjøfrakt.
