Ny CNC vertikal dreiebenk





1. Trommel (Disk) Type Tool Magazine

Verktøyakse parallell med trommelakse:

Verktøy er anordnet radialt eller aksialt rundt en trommel/skive.

Enkel struktur, ofte brukt for magasiner med liten-kapasitet (8–64 verktøy).

Begrensning: Større trommeldiametre øker rotasjonstregheten og verktøyvalgtiden.

Optimalisering: Dobbel- eller multi-ringverktøy forbedrer plassutnyttelsen.

Verktøyakse skråstilt til trommelakse:

Verktøyaksen danner en spiss vinkel med trommelaksen.

Reduserer manipulatorens kompleksitet under verktøyskift.

Ulemper: Større fotavtrykk, begrenset installasjonsfleksibilitet og lavere kapasitet.

2. Kjede-Type Tool Magazine

Struktur: Kompakt design med verktøy montert på en servo-drevet kjede.

Kapasitet: Vanligvis 30–120+ verktøy.

Nøkkelkomponenter:

Drive System: Servomotor + snekkegirreduksjon (eller gir).

Styrehjul: Herdede overflater for holdbarhet; doble spennhjul med styrespor for å opprettholde innretting.

Null-posisjonskalibrering:

Null-posisjonsblokk og sensor sikrer presis verktøyposisjonering.

Kritisk for å forhindre feiljustering under bytte av robotverktøy.

3. Rutenett (gitter) Box-Type Tool Magazine

Fast type:

Verktøy ordnet i lineære rader.

Verktøyvalg via robotarm med X/Y-bevegelse.

Fordel: Høy plasseffektivitet for magasiner med stor-kapasitet.

Ikke-fast type:

Modulær design med flere flyttbare underblader-.

Under-magasiner kan utvides vertikalt for verktøytilgang.





1. Disk-Type Tool Magazine

Komponenter:

Trykklister og brakettkropp med forsenkede hull for søyleinnretting.

Varme-krokklør og støpte braketter i ett-stykke.

Fordeler: Lett, stiv struktur, lave produksjonskostnader og enkel montering.

2. Kjede-Type Tool Magazine

Nøkkelfunksjoner:

Drivmekanisme: Servomotor + snekkegirreduksjon (justerbar for dreiemoment/hastighet).

Spenningssystem: Styrehjul med herdede overflater og justerbar spenning.

Null-posisjonering:

Nullblokk montert i enhver kjedeposisjon; sensor kalibrert for å justere verktøysettet ved den robotiske hentestasjonen.

Enveis målsøking (med klokken/mot klokken i henhold til designspesifikasjoner).

Verktøyposisjoneringsnøyaktighet:

Feiljustering under målsøking forårsaker feil ved opphenting av robotverktøy, noe som fører til risiko for kollisjon av verktøy.

Nøyaktig null-posisjonskalibrering er avgjørende for påliteligheten.

Designavveininger-:

Trommemagasiner: Enkelhet vs. begrenset kapasitet.

Kjedemagasiner: Høyere kapasitet, men krever presis oppstramming og justering.





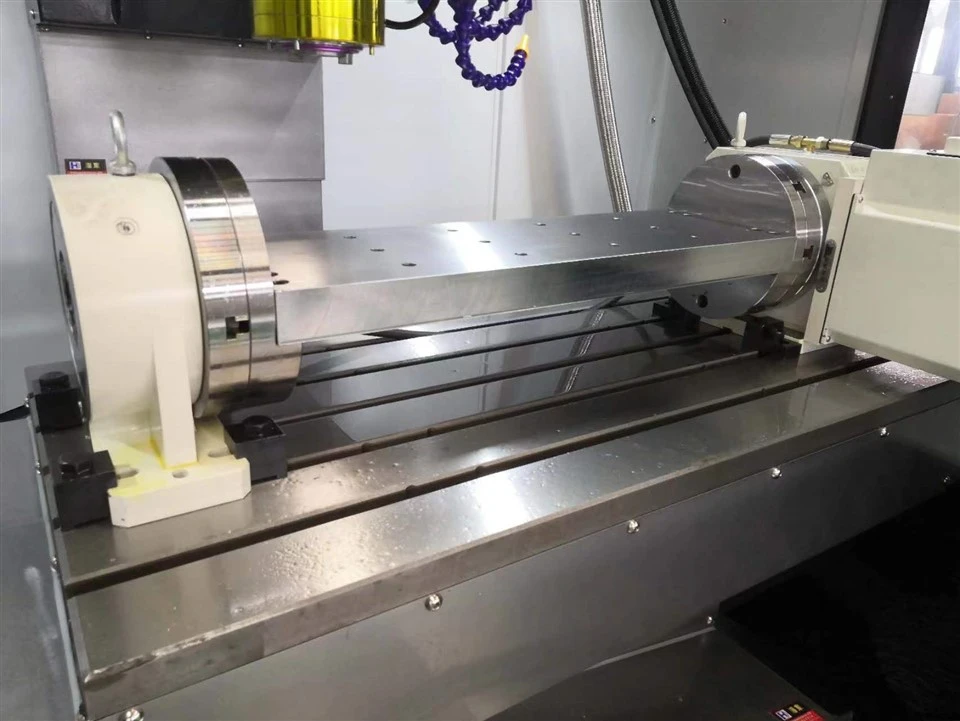

Teknisk parameter	VMC1050
Bordstørrelse mm	530*1000
T-spor	5-18*90
Maksimal lastekapasitet (kg)	600
X-aksevandring mm	1000
Y-aksevandring mm	500
Z-aksevandring mm	600
Avstand mellom spindelsenter og søyle mm	579
Avstand mellom spindelendeflate og arbeidsbordflate mm	140-740
Spindel avsmalnende	BT40
Spindelhastighet (rpm)	8000
Spindelmotoreffekt (Kw)	7.5
X/Y/Z-akse servomotoreffekt (Kw)	3.9
X/Y/Z motortilkobling	Direkte tilkoblet
X/Y/Z Veiledende type	lineær guide
Verktøykapasitet	24T
Maks verktøyvekt Kg	8
Maks. verktøylengde mm	300
Elektrisk kapasitet KVA	19
Verktøymagasin	Armtype
X/Y/Z Maks. Hurtiggang m/min	24-24-20
X/Y/Z Maks. matehastighet mm/min	10000
Gjenta posisjoneringsnøyaktighet mm	±0.004
Maskindimensjon{LxBxH) mm	2900x2420x2700
Nett. Vekt (kg)	5400
system	KND-2100M
