Ny vertikal dreiebenk



1, Ny vertikal dreiebenkbearbeidingssenter åpen boks for å sjekke utseendet, installer jordskruene og juster putejernet.



2, Løsne det vertikale senterbordet for bearbeiding (X--aksen). Sengesadel (Y--akse) bremseskrue eller stoppfotstål; fjern verktøymagasinets stoppblokk.



3, Elektrifiser og ventiler det vertikale maskineringssenteret.



4, Fresehodet (Z-aksen) fast enhet fjerning, følgende metoder: maskinkraft. Flytt Z--aksen i positiv retning (med klokken) med en håndsving, start braketten til fresehodet, og flytt deretter Z--aksen veldig sakte. Gå i negativ retning; gå til kjedet som forbinder fresehodet til motvekten akkurat spiser opp kraften. Fjern støttestangen som holder motvekten på baksiden av søylen. Merk: Noen høyhastighets vertikale maskineringssentre har mulighet for å feste motvekten på siden av søylen (skruer) når maskinen transporteres og festes.

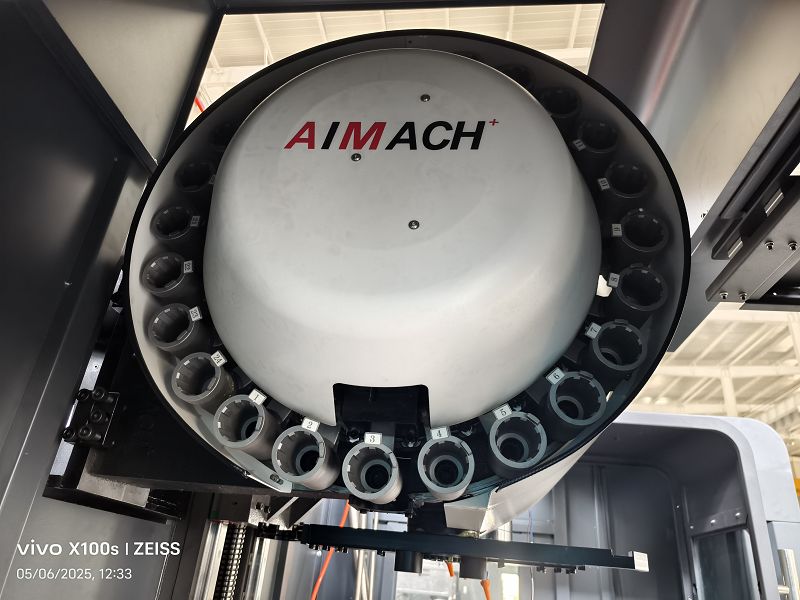

5, Forberedelse før bruk av verktøymagasinet: (Bøttetype) Slå av trykkluften. flytt Z--aksen til posisjonen over nullpunktet. Beveg verktøymagasinet til venstre og høyre for hånd for å teste brukbarheten til verktøymagasinet (om bevegelsen er fleksibel; om beskyttelsesdøren kan lukkes.) Slå på trykkluften. Flytt verktøymagasinet med M-koden og kontroller at-bryteren fungerer. Bruk TxxM06-instruksjonen for å endre kniven, hvis knivposisjonsvisningen på betjeningspanelet ikke samsvarer med den faktiske knivposisjonen, bør den behandles for bytte og knivposisjonsvisningen bør endres.



6, Juster nivået (nivellering) som følger: X-akse Y-akse flyttes til midtposisjon. Juster verktøymaskinen til horisontal posisjon. Mål en nøyaktighet: vertikaliteten til spindelens rotasjonsakse til arbeidsbordets overflate (tegnesirkel). Hvis tegningssirkelpresisjonen ikke er riktig, bør den justeres til jordskruen, slik at nøyaktigheten for å gå tilbake til produksjonsverdien.



7, ny vertikal dreiebenk maskineringssenter skjold oljelekkasjebehandling: 704 fugemasse + glasslim. Vannplate rundt kontakten med sengen for å gjøre oljetetninger. y-aksen etter beskyttelse av krymping dekke bør demonteres, roten av kolonnen for å gjøre oljetetninger. Oljepakning skal lages ved oljeføringssporet foran eller på siden av sengen.



8, Kontroller integriteten til klimaanlegget, smørepumpen, olje-vannseparatoren, trykkknivsylinderen, og juster til kunden og dens bruk. Merk: olje-vannutskiller, trykkknivsylinder bør smøres regelmessig.



9, lag et enkelt syklusprogram, på tomgang i en halvtime, slik at den generelle transporten over det nye vertikale bearbeidingssenteret for å få full smøring og bryte- inn.





Denne VMC er egnet for mekanisk bearbeiding og formfremstilling. Og den kan tilpasse seg prosesseringskravet fra grovbearbeiding til ferdigbearbeiding. Den kan også fullføre mange arbeidsprosedyrer som fresing, boring, tapping, boring etc.





● Høykvalitets harpikssand

● Taiwan-spindel

● Taiwan kuleskrue og låsemutter

● Taiwan trykksylinder

● Automatisk smøresystem

● Spontransportør på valgfritt

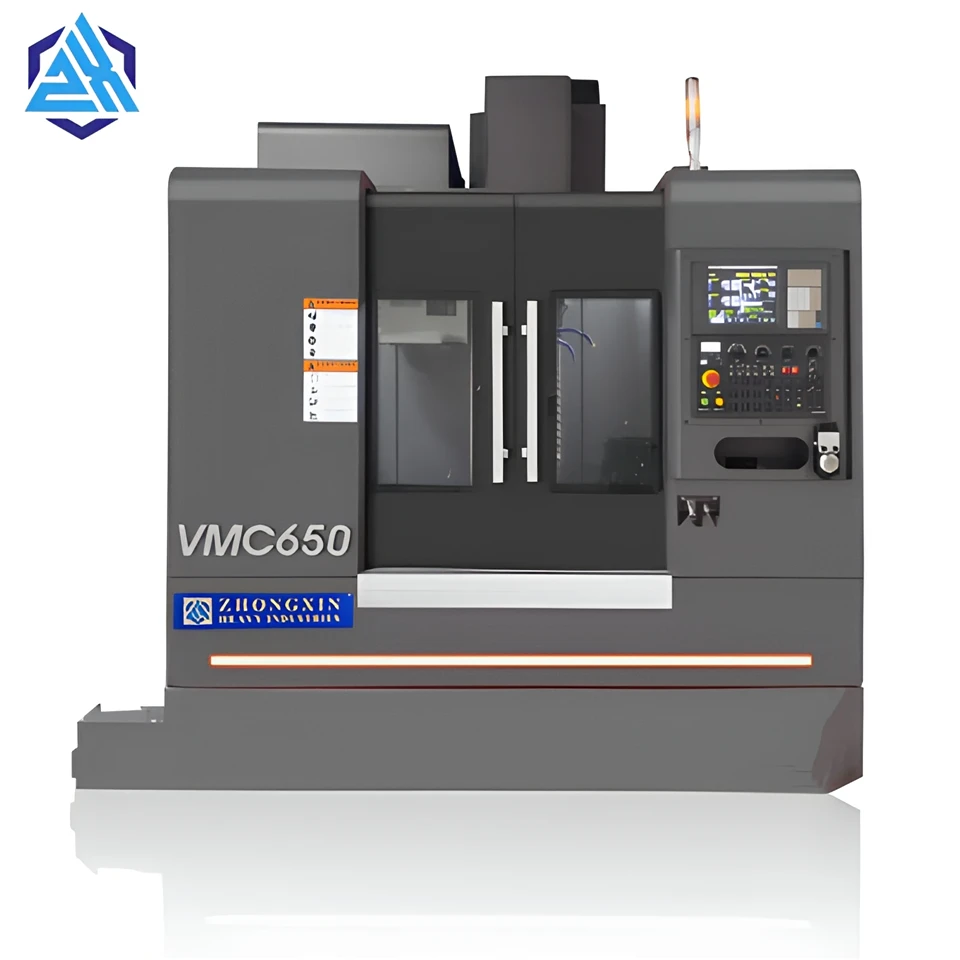

MODELL	VMC650
Tabellstørrelse (mm)	900x400
Bord Maks. belastning (kg)	350
X/Y/Z-aksevandring (mm)	650x400x500
Dist. mellom spindel og søyleføringsoverflate (mm)	476
Dist. mellom spindelendeflaten og arbeidsbordflaten (mm)	100-600
X/Y/Z Maks. matehastighet	10000
X/Y/Z Maks. hurtiggang (m/min)	32/32/30

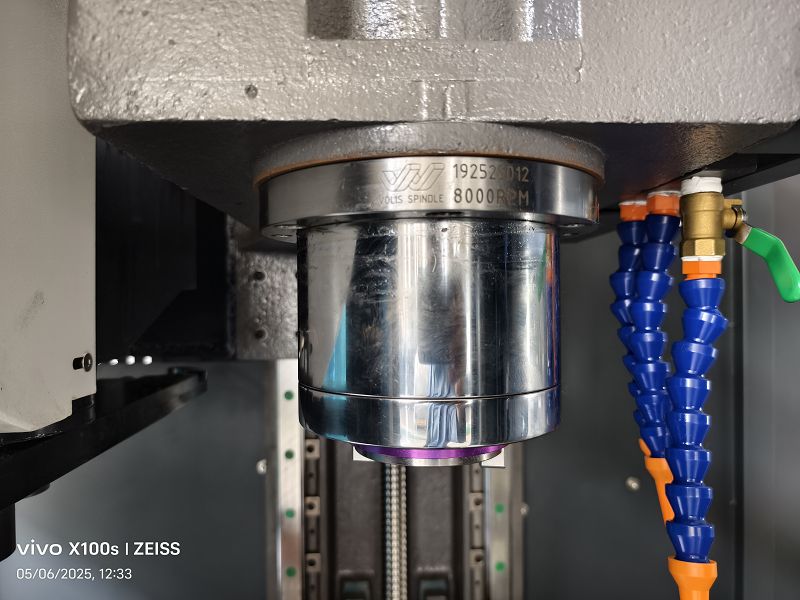

Spindel Maks. hastighet (r/min)	8000
Spindel konisk hull (type)	BT40 (valgfritt BT50)
Spindelmotor (kw)	5.5/7.5
X/Y/Z-akse servomotor (kw)	2.6/2.6/2.8
X/Y/Z motortilkobling	Direkte tilkobling
X/Y/Z styreskinne form	Blokkføringsvei/ Valgfri lineær vei
Arbeidsbenken T-spor (mm)	3-18x125
Gjenta posisjoneringsnøyaktighet (mm)	+/-0.004
Verktøymagasin	Hatt/Disk
Verktøykapasitet	16 Hatt/ 16 Disk
Maksimal verktøyvekt (kg)	7
Maks. verktøylengde (mm)	250/350
Elektrisk kapasitet (kVA)	10
Maskinstørrelse (LxBxH)(mm)	2300x2000x2300
Nett. vekt (omtrent)(kg)	4500
