Ck6150 CNC dreiebenk

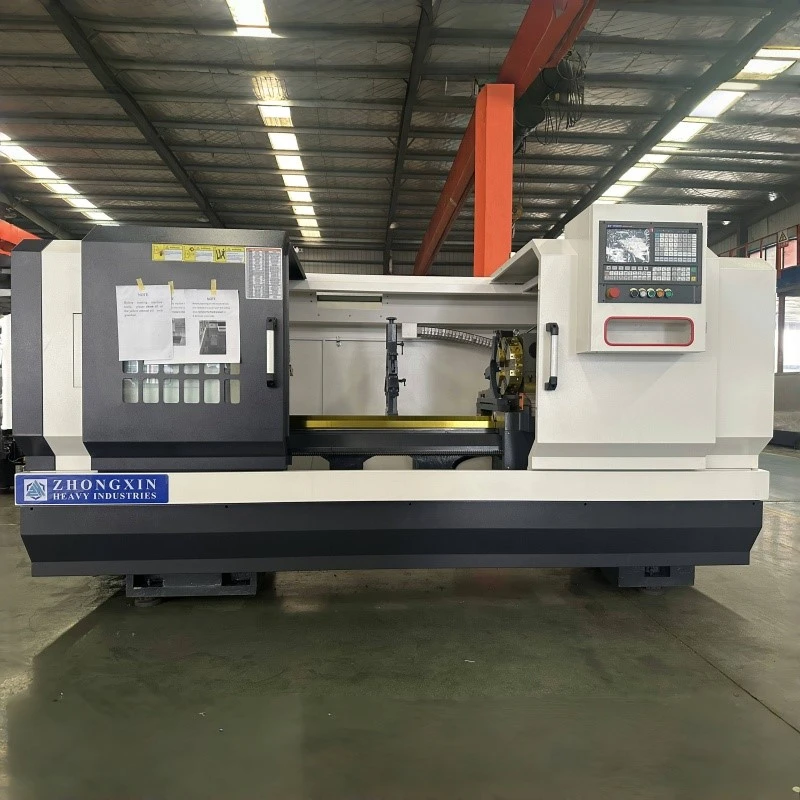

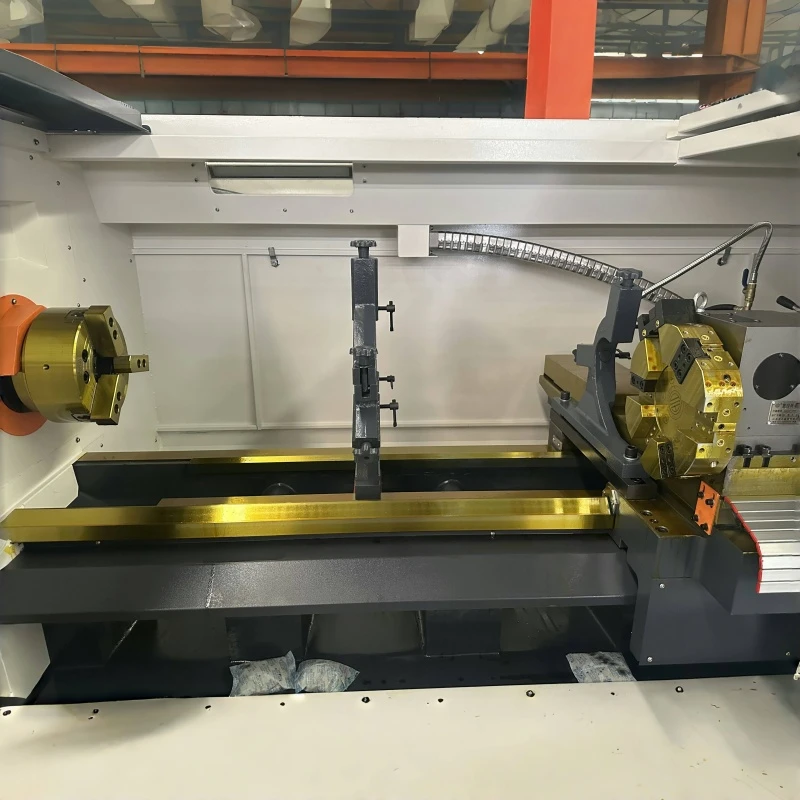

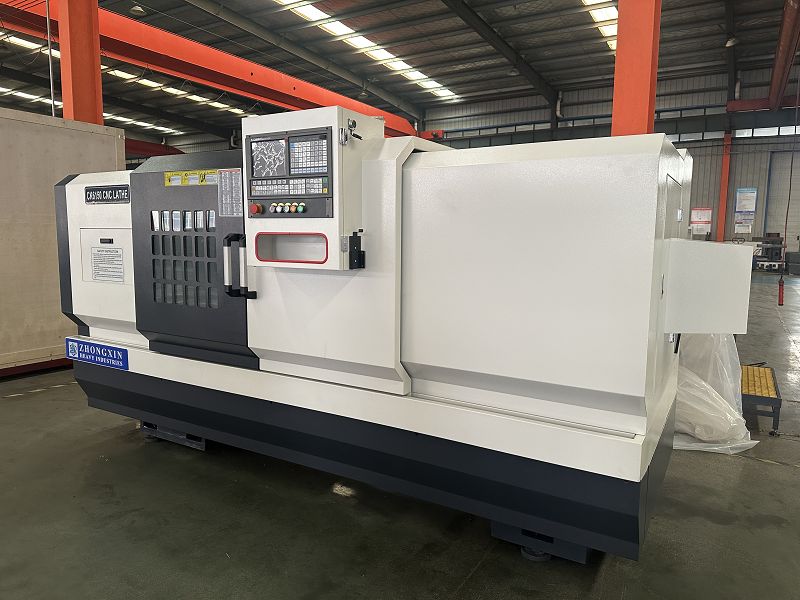

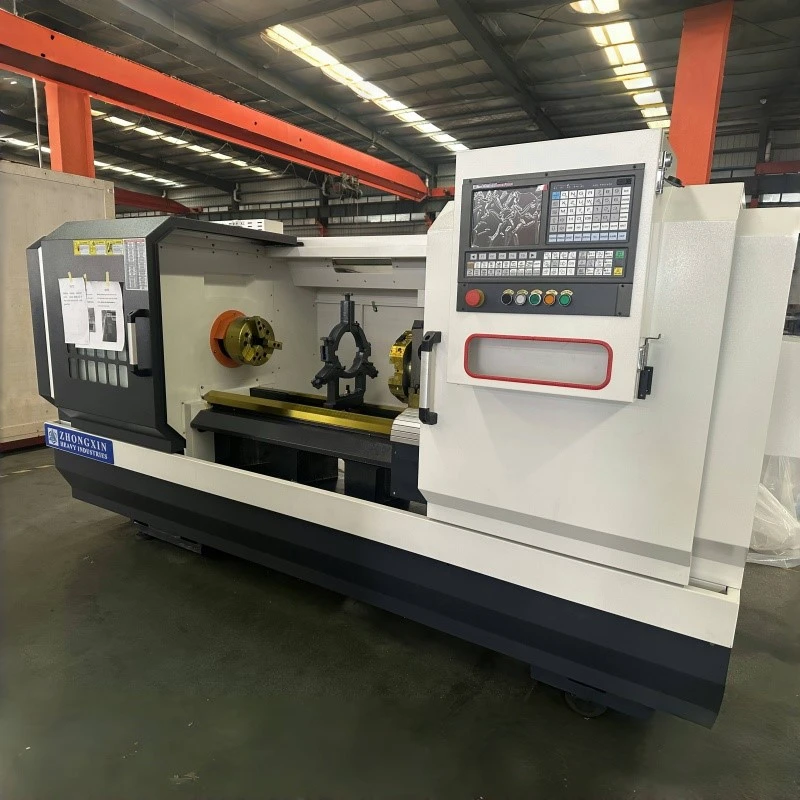

CK6150 CNC dreiebenk Integrert bue- og brotype, støpestruktur i ett-stykke er stabil og stiv, standard utstyrt med manuell halestokk og 250 manuell chuck, kan også utstyres med 10-tommers hul hydraulisk chuck og hydraulisk halestokk, utstyrt med 4-stasjons elektrisk verktøyholder som tar i bruk turbin- og rotordrift med lang levetid, kan også utstyres 6-stasjons eller 8-stasjons elektrisk verktøyholder, standard utstyrt med GSK980TC3 system, stabil og pålitelig drift, 7,5 kW spindelmotor som går jevnt og med høy presisjon, høy lastekapasitet, slitesterk og slitesterk. Spindelmotoren på 7,5 kW går jevnt og med høy presisjon, maksimal spindelhastighet er 1800 rpm, høy belastningskapasitet og slitesterk, den er førstevalget for maskinering.









Mange mekanisk utstyr kan lide av ulike problemer på grunn av høye temperaturer, noe som kan påvirke driftsforholdene. Temperaturen er nært knyttet til driftstilstanden til hard-CNC-dreiebenk. Nærmere bestemt som følger: på den ene siden vil unormal skade på mekaniske komponenter, rørblokkering og andre vanlige former for svikt danne temperaturøkningen til de tilsvarende komponentene. Derfor er overløp en karakteristisk parameter som kjennetegner mekanisk feil. På den annen side er funksjonen til mekaniske deler nært knyttet til temperatur. For høy temperatur vil føre til en nedgang i funksjonen til delene, og til og med danne delutbrenthet. Derfor er temperatur også en viktig faktor som forårsaker svikt i CNC-dreiebenk med skrå seng.



Omgivelsestemperaturen til CNC-dreiebenken for hard skinne skal være lavere enn 30 grader, og den relative temperaturen skal være lavere enn 80%. Generelt sett er det en eksosvifte eller kjølevifte inne i den elektroniske CNC-kontrollboksen for å sikre at arbeidstemperaturen til de elektroniske komponentene, spesielt sentralprosessoren, er stabil eller temperaturforskjellen er veldig liten. For høye temperaturer og fuktighet kan redusere levetiden til kontrollsystemkomponenter og øke antallet problemer. Når temperaturen og luftfuktigheten øker, kan mer støv feste seg til integrerte kretskort og forårsake kortslutninger. Kraftkrav er universelle, og CNC skrå dreiebenkinstallasjoner i maskinverksteder har ikke bare store variasjoner i omgivelsestemperaturer og dårlige bruksforhold, men har også et bredt utvalg av elektromekanisk utstyr, noe som resulterer i høy vibrasjon på strømnettet. Derfor har CNC dreiebenkenheten streng kontroll over strømforsyningsspenningen. Svingningen i strømforsyningsspenningen må være innenfor det tillatte området og relativt stabil, ellers vil det påvirke normal drift av CNC-systemet.



Som et svært aktivt og intelligent maskinverktøy bør CNC-dreiebenk med hard-spor holdes unna driftsmiljøet med høy vibrasjon og det mekaniske utstyret som påvirker vibrasjonen. Om nødvendig bør anti-vibrasjonstiltak tas på operasjonsstedet for å skape et godt operasjonssted for påføring av CNC skrå dreiebenk. Hold deg unna utstyr med høy vibrasjon (som stansepresser, smiutstyr osv.). Høy-dreiebenker bør også velges for å bruke anti-vibrasjonstiltak (som anti-vibrasjonsspor osv.). Ellers vil det direkte påvirke maskineringsnøyaktigheten og stabiliteten til dreiebenken, få dårlig kontakt og feil på elektroniske komponenter, og påvirke påliteligheten til CNC-skråbedet.



Strenge og perfekte driftsprosedyrer er et av de viktige tiltakene for å sikre sikker drift av hard-bane CNC dreiebenker. Operatøren bør operere i strengt samsvar med driftsprosedyrene. Når maskinverktøyet ikke fungerer, bør operatøren holde seg på stedet og sannferdig forklare situasjonen før og etter feilen til vedlikeholdspersonellet for å analysere og diagnostisere årsaken til feilen, feilsøke i tide og redusere nedetiden.





Kapasitet

Maks. arbeidsstykkes svingdiameter	500 mm
Maks. dreiediameter	500 mm
Maks. dreielengde	850-1350-1850 mm
Chuck størrelse	250 mm



Aksereise

X-aksevandring	280 mm
Z-aksevandring	1000-1500-2000 mm
Rask feed (X)	6000 mm/min
Rask feed (Z)	8000 mm/min



spindel

Spindelhastighet	1800r/min	800r/min
Spindelhastighetsområde	Trinnløs
Spindelnese	A2-8	opsjon A2-11
Barkapasitet	82 mm	åpning 130 mm
Hull gjennom trekkrøret	65 mm	opsjon



Turret

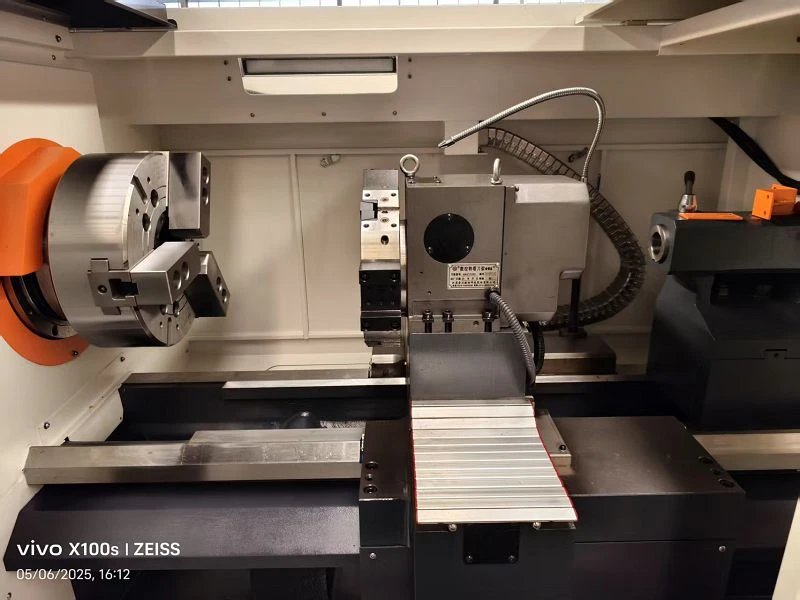

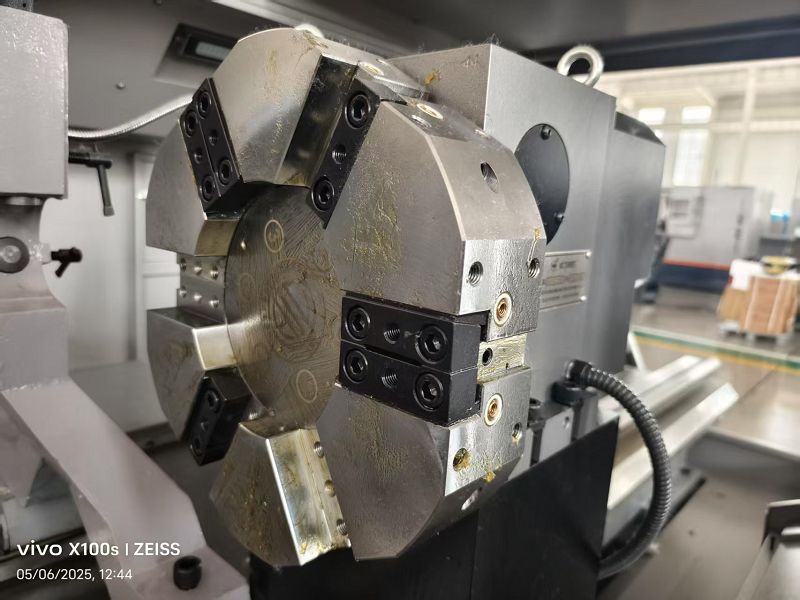

Type tårn	Holder for elektrisk verktøy
Antall verktøystasjoner	4 stasjon
Verktøystørrelse (firkantet skaft)	25 mm



Maskinverktøypresisjon

Nøyaktighet av posisjon	X-aksen	0,01 mm
	Z-aksen	0,015 mm/0,02 mm/0,025 mm
Repeterbarhet	X-aksen	0,009 mm
	Z-aksen	0,01 mm/0,012 mm/0,015 mm/



Sengestruktur og overføring

Føringsvei type	Hardt spor
X-akse Skinnebredde	210 mm
Z-akse Skinnebredde	400 mm
X-akse kuleskrue	2506
Z-akse kuleskrue	4008-5010-5010



Hale lager

Hale lager	Manuell bakstokk
Hylsediameter	75 mm
Ermereise	150 mm
Ermet avsmalnende	MT5#
Baksetebevegelsesform	håndbok



NC enhet

NC enhet	GSK980TC3
X-akse motormoment	5NM/7,5NM
Z-aksens motormoment	7,5NM/10NM/15NM
spindelmotoreffekt	7,5 kW



Annen

Smørepumpe	2ZK(2L)
Kjølepumpe	150W/250W
Maskinspenning	380V/50HZ
Strømforsyning	11KVA/12KVA/15KVA
Maskinens totale dimensjoner	2650/3250/3750*1700*1820mm
Maskinvekt	2700/3100/3500 kg



NC enhet	GSK
Kuleskrue	QS/QJ
Skruestanglager	xinha
Manuell chuck	HQ
Elektrisk knivholder	wengcang
Spindel	PLT
Smørepumpe	HEJIN
kjølepumpe	OURUIS
Lavspentapparat	CHINT





CNC system

FANUC

SIEMENS 808D

SYNTEC

HNC

KND

6/8 Elektrisk knivholder

Hydraulisk chuck

Automatisk dør

Sikkerhetsanordning for autoport

Olje-vannseparator

Blåseanordning

Vannpistol
