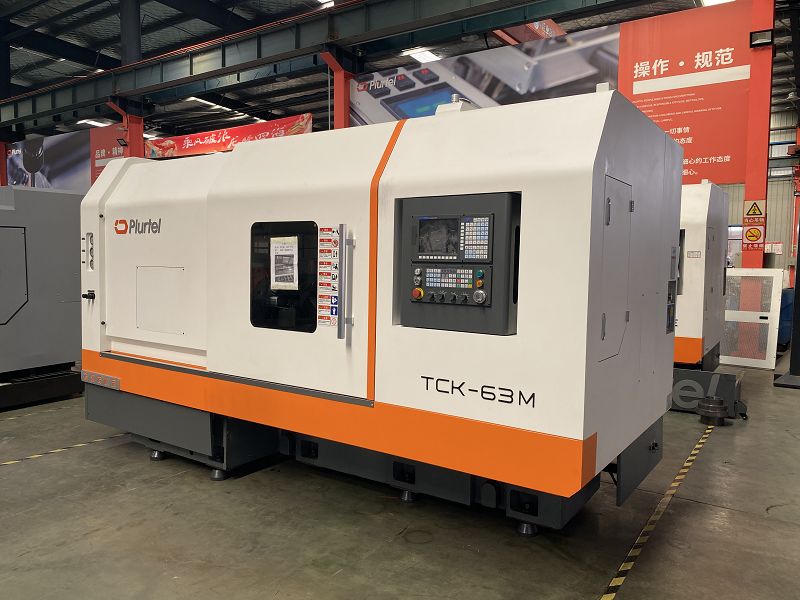

Skrå seng Cnc dreiebenkmaskin
CNC dreiebenk Egenskaper
Egnet for tung skjæring, HRC55 hard skinne
en ekte 45 graders skrå maskinseng.
Min. avstand fra Z-aksens kuleskrue til verktøyspissen.

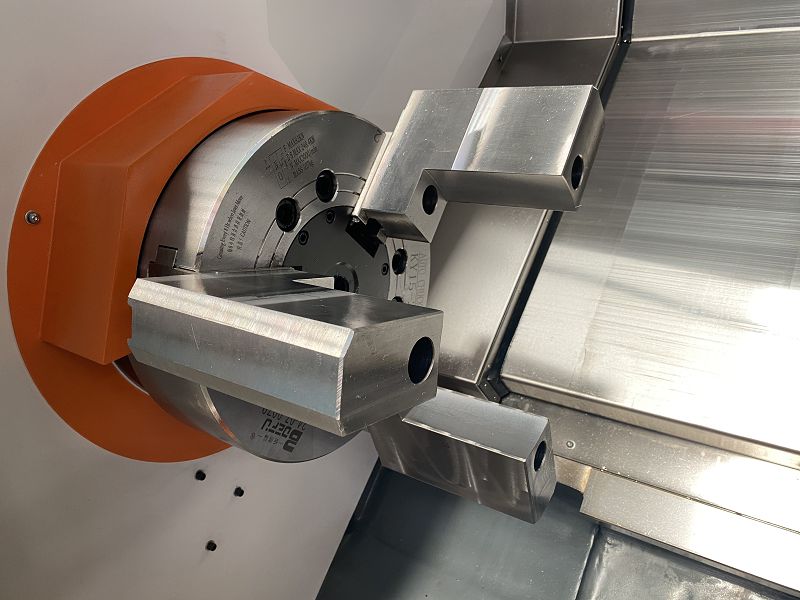

15 tommers hydraulisk chuck
3-trinns girkasse kan forbedre skjæremomentet med lav hastighet ytterligere
Standard spesifikasjon
Kapasitet
|
Maks. arbeidsstykkes svingdiameter |
650 mm |
|
Maks. dreiediameter |
630 mm |
|
Maks. dreielengde |
1000 mm |
|
Chuck størrelse |
15" |
Aksereise
|
X-aksevandring |
350 mm |
|
Z-aksevandring |
1100 mm |
|
Rask feed (X) |
12000 mm/min |
|
Hurtigmating (Z) |
10 000 mm/min |
spindel
|
Spindelhastighet |
1200r/min |
|
Spindelhastighetsområde |
Automatisk girkasse |
|
Spindelnese |
A2-11 |
|
Barkapasitet |
105 mm |

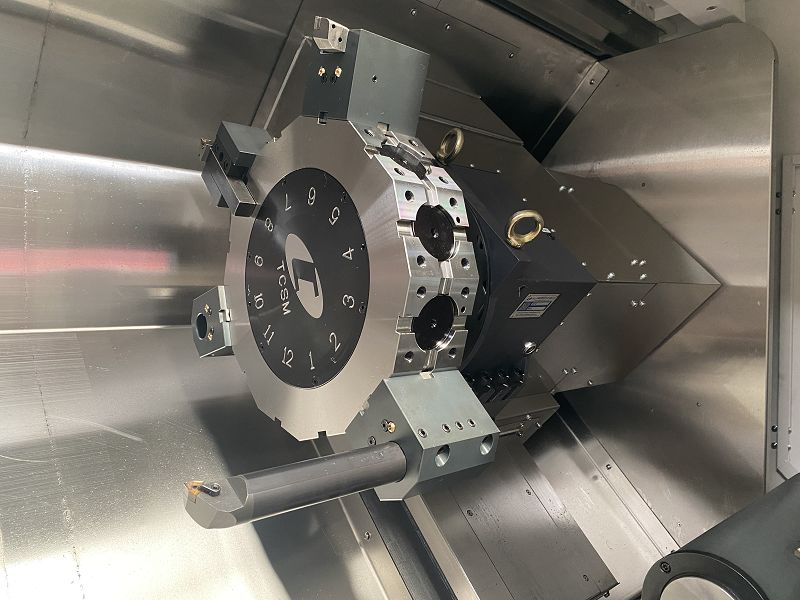

Turret
|
Type tårn |
servotårn |
|
Antall verktøystasjoner |
12 stasjon |
|
Skivediameter |
420 mm |
|
Verktøystørrelse (firkantet skaft) |
32 mm |
|
Verktøystørrelse (rundt skaft) |
40 mm |
|
Antall skjæreverktøy |
6 (3kvadrat3rund) |
Maskinverktøypresisjon
|
Nøyaktighet av posisjon |
x-aksen |
0,01 mm |
|
Z-aksen |
0,015 mm |
|
|
Repeterbarhet |
x-aksen |
0,008 mm |
|
Z-aksen |
0,012 mm |
Sengestruktur og overføring
|
Tiltvinkel på verktøymaskin |
45 grader |
|
Føringsvei type |
Hardt spor |
|
X-akse kuleskrue |
4005 |
|
Z-akse kuleskrue |
5010 |

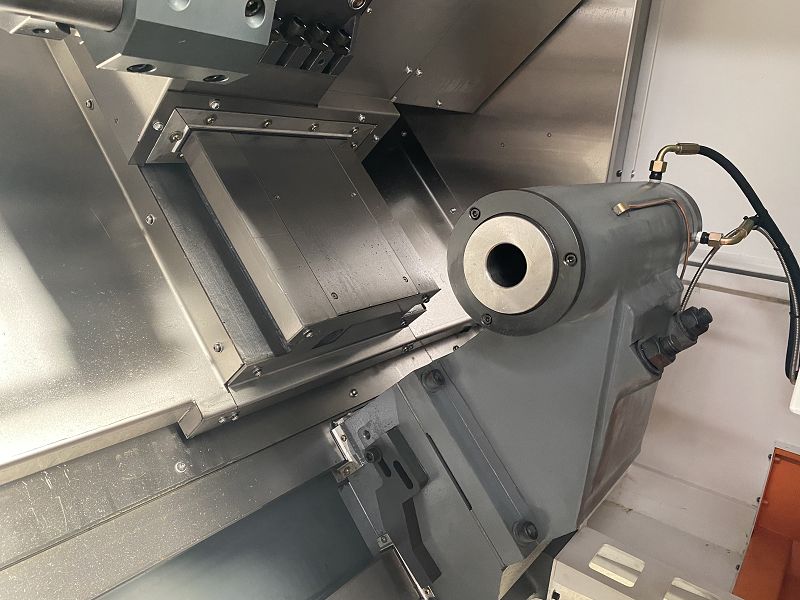

Hale lager
|
Hale lager |
Hydraulisk |
|
Hylsediameter |
140 mm |
|
Ermereise |
140 mm |
|
Ermet avsmalnende |
MT5# |
|
Baksetebevegelsesform |
håndbok |
NC enhet
|
NC enhet |
GSK988TA |
|
X-akse motormoment |
18NM |
|
Z-aksens motormoment |
18NM |
|
spindelmotoreffekt |
18,5 kW |
Annen
|
Smørepumpe |
3ZK(3L) |
|
Kjølepumpe |
750W |
|
Maskinspenning |
380V/50HZ |
|
Strømforsyning |
32KVA |
|
Maskinens totale dimensjoner |
3700x2100x2400mm |
|
Maskinvekt |
7800 kg |
Tjenestebeskrivelse
Når maskinen er klar på kjøpers fabrikk, bør selger arrangere en tekniker for installasjonstesting og opplæring i to arbeidsdager. Kjøper bør forberede seg på forhånd for fundamentering, strømforsyning, lufttilførsel, smøreolje, hydraulikkolje, kjølevæske, skjæreverktøy og andre.
Maskindel:
Ett år etter installert maskinen på kjøpers fabrikk under normal bruk (unntatt slitasje og forbruksdeler). I tilfelle brudd eller skader er forårsaket av feil(er) eller manglende-drift(er) av buver, skal selger belaste erstatningsdeler og arbeidskostnader selv om det er innenfor garantiperioden.
Selgeren er ansvarlig for all vedlikehold og reparasjon av avtalte varer som kreves av kjøperen etter garantiperioden. Kjøper betaler kostnadene for reservedeler, servicekostnader og personalkostnader i henhold til reparasjonssituasjonen.
Selger garanterer å vedlikeholde maskinene som selges av Selger selv om garantiperioden er over. Hvis du har problemer med maskiner og mottar skriftlig melding fra brukeren, vil selgeren løse problemet innen 24 timer via telefon, e-post eller ankomme sluttbrukerfabrikken innen 48 timer om nødvendig
